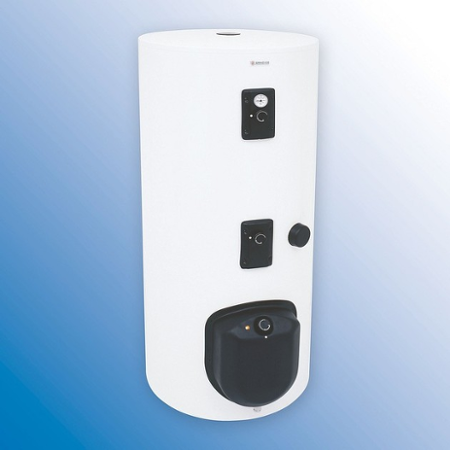

Nepřímotopný ohřívač vody DZD Dražice OKC 200 NTR/BP

- Stacionární 0.6 MPa s boční přírubou
Provedení ohřívačů
Novější řada smaltovaných nepřímotopných ohřívačů k postavení na zem v objemech 100-300 litrů se smaltovanou nádobou a výkonným jedním výměníkem pro ohřev TUV z externího zdroje.
Ohřívač je vybaven regulací teploty TUV (termostat pro ovládání trojcestného ventilu nebo oběhového čerpadla) pro napětí 230 V/50 Hz, do 200 litrů pojistným ventilem a vývodem pro cirkulaci.

V dolní části ohřívače je umístěn revizní přírubový otvor pro čištění vnitřku nádoby a případné vložení pomocného elektrického ohřevu řady TPK z příslušenství. Při použití ohřívače pro solární systém je u ohřívačů nad 200 litrů k dispozici hrdlo 6/4", umístěné nad solárním výměníkem pro elektrickou topnou jednotku TJ z oddílu příslušenství.

Nejčastější využití
Ohřev TUV celoročně topnou vodou z plynového kotle pro zapojení s přednostním ohřevem TUV.

Objem [l] 210
Hmotnost [kg] 97
Výška ohřívače [mm] 1 328
Průměr ohřívače [mm] 584
Maximální provozní tlak nádoby [MPa] 0.6
Maximální provozní tlak výměníku [MPa] 1
Maximální teplota topné vody [°C] 110
Maximální teplota TUV . [°C] 80
Výhřevná plocha spodního výměníku [m2] 1.45
Výkon spodního/horního výměníku (SV/HV) [kW] 32
Trvalý výkon TUV .*/SV ./HV . [l/hod] 990
Doba ohřevu z 10 °C na 60 °C (výměníkem) [min] 22
Doba ohřevu elektrickou energií z 10 °C na 60 °C (2.2 kW) [hod] 5.5
Elektrické krytí IP 44
Tepelné ztráty [kWh/24 hod] 1.4
