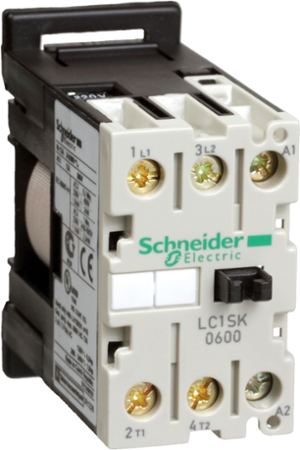

Schneider Electric LC1SK0600B7
TeSys SK mini stykač, 2P (2Z), pro neindukční zátěž do 12 A/690 V AC-1, a pro 1fázové aplikace řízení motoru do 6 A / 690 V AC-3 (pro 3fázové motory musí být na stykač namontován přídavný kontaktní blok LA1SK). Poskytuje ovládací obvod 24 V 50/60 Hz, připojení šroubovými svorkami. Pro provozní rychlosti do 1200 cyklů/hod. a okolní teplotu -20/+50 °C zajišťuje vysokou spolehlivost a trvanlivost. Kompaktní (šířka 27 mm), pro nacvaknutí na 35 mm lištu DIN. K dispozici jsou přídavné kontaktní bloky LA1SK (napájecí pól, okamžité pomocné kontakty) a moduly odrušovačů LA4SK (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), produkt Green Premium (RoHS/REACh).
Základní popis
řada: TeSys
označení výrobku: TeSys SK
typ produktu nebo součásti: Mini stykač
Krátký název zařízení: LC1SK
použití stykače:
Odporová zátěž
Ovládání motoru
kategorie použití:
AC-1
AC-3
složení sílových kontaktů pólu: 2P
složení kontaktů: 2 Z
[Ie] jmenovitý pracovní proud:
6 A at <= 440 V AC AC-3
12 A (at <55 °C) AC AC-1
[Ue] jmenovité pracovní napětí: Výkonový obvod: 690 V AC 50/60 Hz
Doplňky
typ ovládacího obvodu: AC při 50/60 Hz
[Uc] napětí ovládacího obvodu: 24 V AC 50/60 Hz
[Ith] jmenovitý tepelný proud: 12 A (at 55 °C) for výkonový obvod
Irms jmen.zapínací proud:
66 A at 690 V AC conforming to IEC 60947
66 A at 690 V AC conforming to NF C 63-110
jmenovitá vypínací schopnost:
52 A at <= 400 V for výkonový obvod conforming to NF C 63-110
52 A at <= 400 V for výkonový obvod conforming to IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud: 50 A 55 °C for výkonový obvod
jmenovitý proud pojistky: 16 A gI at <= 440 V for výkonový obvod conforming to IEC 60947
průměrná impedance: 4 mΩ - Ith 12 A 50 Hz
[Ui] jmenovité izolační napětí:
690 V podle IEC 60947
690 V podle VDE 0110 skupina C
690 V podle BS 5424
690 V podle UL 508
690 V podle CSA C22.2 č. 14
upevnění: Lišta
Normy:
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
certifikace výrobků:
Schéma CB
CE
UKCA
EAC
cULus
připojení - svorky:
Výkonový obvod: konektor 1 kabel(y) 0,35…6 mm²ohebný s kabelovou koncovkou
Výkonový obvod: konektor 1 kabel(y) 0,5…6 mm²ohebný bez kabelové koncovky
Výkonový obvod: konektor 1 kabel(y) 1,5…6 mm²pevný
Výkonový obvod: konektor 2 kabel(y) 0,35…1,5 mm²ohebný s kabelovou koncovkou
Výkonový obvod: konektor 2 kabel(y) 0,35…2,5 mm²ohebný bez kabelové koncovky
Výkonový obvod: konektor 2 kabel(y) 1,5…4 mm²pevný
kroutící moment: 0,8 N.m - na konektor - pomocí šroubováku pozidriv č. 1
provozní doba:
6...8 ms vypnutí napájení cívky a rozpojení 1Z
7...14 ms zapnutí napájení cívky a sepnutí 1Z
mechanická životnost: 10 Mcyklů
maximální provozní rychlost: 1200 cyk/h
meze napětí ovl. obvodu:
Provozní: 0,85...1,1 Uc (at <50 °C)
Odpadnutí: 0,2...0,75 Uc (at <50 °C)
spotřeba při přítahu (VA): 16 VA (at 20 °C)
přídržný příkon ve VA: 4,2 VA (at 20 °C)
tepelné ztráty: 1,4 W při 50/60 Hz
Prostředí
stupeň krytí IP: IP2x podle VDE 0106
Použití ochrany:
TC podle IEC 60068
TC podle DIN 50015
provozní teplota: -20…50 °C
teplota okolí pro uskladnění: -50…70 °C
pracovní nadmořská výška: 2000 m ne
výška: 56 mm
šířka: 27 mm
hloubka: 55,5 mm
hmotnost přístroje: 0,132 kg
