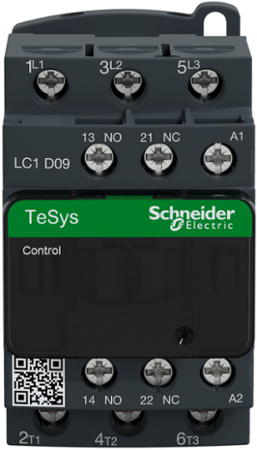

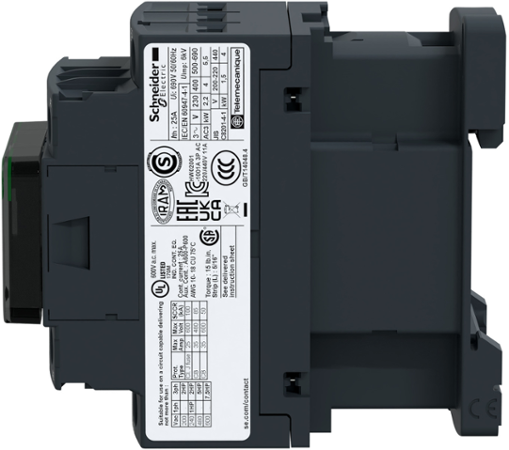

Schneider Electric LC1D09P7

TeSys D stykač - 3P (3Z) - pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje vestavěné pomocné kontakty 230V 50/60Hz AC cívka, 1Z+1V (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti až do 3600 cyklů/hodin a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost pro náročné aplikace. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Specifikace

Základní popis

• výrobková řada TeSys Deca
• typ produktu nebo součásti Stykač
• označení přístroje LC1D
• použití stykače Odporová zátěž, Ovládání motoru

kategorie použití

• AC-4
• AC-1
• AC-3
• AC-3e

• popis pólů 3P

[Ue] jmenovité pracovní napětí

• Výkonový obvod: <= 690 V AC 25...400 Hz
• Výkonový obvod: <= 300 V DC

[Ie] jmenovitý pracovní proud

• 9 A (at <60 °C) at <= 440 V AC AC-3 for výkonový obvod
• 25 A (at <60 °C) at <= 440 V AC AC-1 for výkonový obvod
• 9 A (at <60 °C) at <= 440 V AC AC-3e for výkonový obvod

• [Uc] control circuit voltage 230 V AC 50/60 Hz

Doplňky

výkon motoru (kW)

• 2,2 kW at 220...230 V AC 50/60 Hz (AC-3)
• 4 kW at 380...400 V AC 50/60 Hz (AC-3)
• 4 kW at 415...440 V AC 50/60 Hz (AC-3)
• 5,5 kW at 500 V AC 50/60 Hz (AC-3)
• 5,5 kW at 660...690 V AC 50/60 Hz (AC-3)
• 2,2 kW at 400 V AC 50/60 Hz (AC-4)
• 2,2 kW at 220...230 V AC 50/60 Hz (AC-3e)
• 4 kW at 380...400 V AC 50/60 Hz (AC-3e)
• 4 kW at 415...440 V AC 50/60 Hz (AC-3e)
• 5,5 kW at 500 V AC 50/60 Hz (AC-3e)
• 5,5 kW at 660...690 V AC 50/60 Hz (AC-3e)

výkon motoru HP (UL / CSA)

• 1 hp at 230/240 V AC 50/60 Hz for 1 fáz. motors
• 2 hp at 200/208 V AC 50/60 Hz for 3 fáze motors
• 2 hp at 230/240 V AC 50/60 Hz for 3 fáze motors
• 5 hp at 460/480 V AC 50/60 Hz for 3 fáze motors
• 7,5 hp at 575/600 V AC 50/60 Hz for 3 fáze motors
• 0,33 hp at 115 V AC 50/60 Hz for 1 fáz. motors

• označení kompatibility LC1D
• složení sílových kontaktů pólu 3 Z
• Přední kryt Ano

[Ith] jmenovitý tepelný proud

• 25 A (at 60 °C) for výkonový obvod
• 10 A (at 60 °C) for signalizační obvod

Irms jmen.zapínací proud

• 250 A at 440 V for výkonový obvod conforming to IEC 60947
• 140 A AC for signalizační obvod conforming to IEC 60947-5-1
• 250 A DC for signalizační obvod conforming to IEC 60947-5-1

jmenovitá vypínací schopnost

• 250 A at 440 V for výkonový obvod conforming to IEC 60947

[Icw] jmenovitý krátkodobý výdržný proud

• 105 A 40 °C - 10 s for výkonový obvod
• 210 A 40 °C - 1 s for výkonový obvod
• 30 A 40 °C - 10 min for výkonový obvod
• 61 A 40 °C - 1 min for výkonový obvod
• 100 A - 1 s for signalizační obvod
• 120 A - 500 ms for signalizační obvod
• 140 A - 100 ms for signalizační obvod

jmenovitý proud pojistky

• 10 A gG for signalizační obvod conforming to IEC 60947-5-1
• 25 A gG at <= 690 V coordination typ 1 for výkonový obvod
• 20 A gG at <= 690 V coordination typ 2 for výkonový obvod

• průměrná impedance 2,5 mΩ - Ith 25 A 50 Hz for výkonový obvod

ztrátový výkon na pól

• 1,56 W AC-1
• 0,2 W AC-3
• 0,2 W AC-3e

[Ui] jmenovité izolační napětí

• Výkonový obvod: 690 V podle IEC 60947-4-1
• Výkonový obvod: 600 V CSA certifikováno
• Výkonový obvod: 600 V UL certifikováno
• Signalizační obvod: 690 V podle IEC 60947-1
• Signalizační obvod: 600 V CSA certifikováno
• Signalizační obvod: 600 V UL certifikováno

kategorie přepětí III

• stupeň znečištění 3
• [Uimp] jmenovité impulzní výdržné napětí 6 kV podle IEC 60947

úroveň bezpečnosti a spolehlivosti

• B10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1
• B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1

mechanická životnost 15 Mcyklů

elektrická životnost

• 0,6 Mcyklů 25 A AC-1 při Ue <= 440 V
• 2 Mcyklů 9 A AC-3 při Ue <= 440 V
• 2 Mcyklů 9 A AC-3e při Ue <= 440 V

• typ ovládacího obvodu AC při 50/60 Hz standardní
• provedení cívky Bez vestavěného odrušovacího modulu

meze napětí ovl. obvodu

• 0,3...0,6 Uc -40…70 °C odpadnutí AC 50/60 Hz
• 0,8...1,1 Uc -40…60 °C provozní AC 50 Hz
• 0,85...1,1 Uc -40…60 °C provozní AC 60 Hz
• 1 ... 1,1 Uc 60…70 °C provozní AC 50/60 Hz

spotřeba při přítahu (VA)

• 70 VA 60 Hz cos phi 0,75 (at 20 °C)
• 70 VA 50 Hz cos phi 0,75 (at 20 °C)

• přídržný příkon ve VA 7,5 VA 60 Hz cos phi 0,3 (at 20 °C), 7 VA 50 Hz cos phi 0,3 (at 20 °C)
• tepelné ztráty 2…3 W at 50/60 Hz
• provozní doba 12...22 ms spínání, 4...19 ms vypínání
• maximální provozní rychlost 3600 cyk/h při <60 °C

Připojení - svorky

• Výkonový obvod: šroubové svorky 1 1…4 mm² - cable stiffness: ohebný bez kabelové koncovky
• Výkonový obvod: šroubové svorky 2 1…4 mm² - cable stiffness: ohebný bez kabelové koncovky
• Výkonový obvod: šroubové svorky 1 1…4 mm² - cable stiffness: ohebný s kabelovou koncovkou
• Výkonový obvod: šroubové svorky 2 1…2,5 mm² - cable stiffness: ohebný s kabelovou koncovkou
• Výkonový obvod: šroubové svorky 1 1…4 mm² - cable stiffness: pevný bez kabelové koncovky
• Výkonový obvod: šroubové svorky 2 1…4 mm² - cable stiffness: pevný bez kabelové koncovky
• Ovládací obvod: šroubové svorky 1 1…4 mm² - cable stiffness: ohebný bez kabelové koncovky
• Ovládací obvod: šroubové svorky 2 1…4 mm² - cable stiffness: ohebný bez kabelové koncovky
• Ovládací obvod: šroubové svorky 1 1…4 mm² - cable stiffness: ohebný s kabelovou koncovkou
• Ovládací obvod: šroubové svorky 2 1…2,5 mm² - cable stiffness: ohebný s kabelovou koncovkou
• Ovládací obvod: šroubové svorky 1 1…4 mm² - cable stiffness: pevný bez kabelové koncovky
• Ovládací obvod: šroubové svorky 2 1…4 mm² - cable stiffness: pevný bez kabelové koncovky

kroutící moment

• Výkonový obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
• Výkonový obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
• Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
• Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
• Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
• Výkonový obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2

• Složení pomocného kontaktu 1 Z + 1 V

• typ pomocných kontaktů
• Typ mechanicky svázané kontakty 1 Z + 1 V podle IEC 60947-5-1
• typ zrcadlové kontakty 1 V podle IEC 60947-4-1
• frekvence signalizačního obvodu 25...400 Hz
• minimální spínané napětí 17 V for signalizační obvod
• minimální spínací proud 5 mA for signalizační obvod
• izolační odpor > 10 MΩ for signalizační obvod
• nepřekrývající se čas 1,5 ms při vypnutí mezi V a Z kontaktem, 1,5 ms při zapnutí mezi V a Z kontaktem

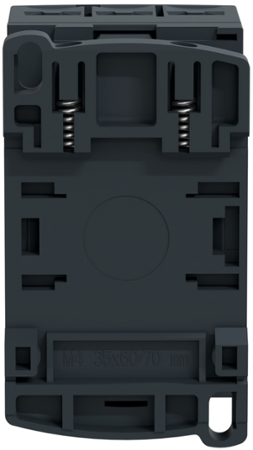

• upevnění Lišta, Deska

Prostředí

standardy

• CSA C22.2 č. 14
• EN 60947-4-1
• EN 60947-5-1
• IEC 60947-4-1
• IEC 60947-5-1
• UL 508
• IEC 60335-1

certifikace výrobků

• gL
• BV
• DNV
• LROS (Lloyds register of shipping)
• RINA
• UL

CCC

• CSA
• GOST
• UKCA
• CB

• stupeň krytí IP IP20 čelní podle IEC 60529
• použití ochrany TH podle IEC 60068-2-30

klimatická odolnost

• Podle IACS E10 vystavení vlhkému teplu
• podle IEC 60947-1 Annex Q category D vystavení vlhkému teplu

• dovolená teplota okolního vzduchu -40…60 °C, 60…70 °C se snížením zatížení
• pracovní nadmořská výška 0...3000 m
• požární odolnost 850 °C podle IEC 60695-2-1
• odolný proti působení plamene V1 podle UL 94

mechanická robustnost

• Vibrace stykač vypnut (2 Gn, 5...300 Hz)
• Vibrace stykač sepnut (4 Gn, 5...300 Hz)
• Rázy stykač vypnut (10 Gn po dobu 11 ms)
• Rázy stykač sepnut (15 Gn po dobu 11 ms)

• výška 77 mm
• šířka 45 mm
• hloubka 86 mm
• hmotnost přístroje 0,32 kg
