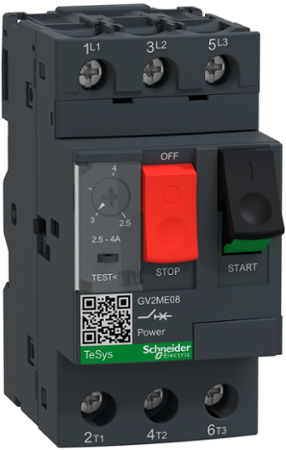

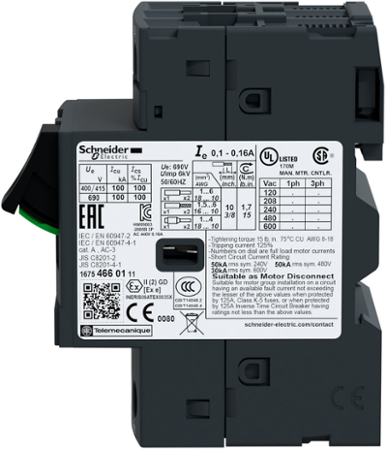

Schneider Electric GV2ME08

TeSys GV motorový jistič, 3P (3P), 4A/690V, pro 3fázové aplikace motoru 1.1-1.5kW@400V. Poskytuje tepelně-magnetickou ochranu s nastavením rozsahu 2.5-4 A, magnetické vypnutí při 13x1 In, vysoké vypínací schopnosti Icu 100kA@400V. připojení šroubovými svorkami. Ovládač Start-Stop stisknutím tlačítka, zaručený pro 100 000 cyklů ACU-3. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium (RoHS/REACh).

Specifikace

Základní popis

• řada TeSys Deca
• označení výrobku TeSys GV2, TeSys Deca
• typ produktu nebo součásti Motorový spouštěč
• označení přístroje GV2ME
• použití zařízení Motorová ochrana
• Provedení jednotky spouští Tepelně-magnetická

Doplňky

• popis pólů 3P
• typ sítě AC

Kategorie užití

• Kategorie A podle IEC 60947-2
• AC-3 podle IEC 60947-4-1
• AC-3e podle IEC 60947-4-1

• frekvence sítě 50/60 Hz podle IEC 60947-4-1
• upevnění 35 mm symetrická DIN lišta: nacvaknutím, na panel: šroubové (s adaptační deskou)

Výkon motoru (kW)

• 1,1 kW při 400/415 V AC 50/60 Hz
• 1,5 kW při 400/415 V AC 50/60 Hz
• 1,5 kW při 500 V AC 50/60 Hz
• 2,2 kW při 500 V AC 50/60 Hz
• 3 kW při 690 V AC 50/60 Hz
• 2,2 kW při 690 V AC 50/60 Hz

Vypínací schopnost

• 100 kA Icu podle IEC 60947-2 při 230/240 V AC 50/60 Hz
• 100 kA Icu podle IEC 60947-2 při 400/415 V AC 50/60 Hz
• 100 kA Icu podle IEC 60947-2 při 440 V AC 50/60 Hz
• 100 kA Icu podle IEC 60947-2 při 500 V AC 50/60 Hz
• 3 kA Icu podle IEC 60947-2 při 690 V AC 50/60 Hz

[Ics] jmenovitá provozní zkratová vypínací schopnost

• 100 % podle IEC 60947-2 při 230/240 V AC 50/60 Hz
• 100 % podle IEC 60947-2 při 400/415 V AC 50/60 Hz
• 100 % podle IEC 60947-2 při 440 V AC 50/60 Hz
• 100 % podle IEC 60947-2 při 500 V AC 50/60 Hz
• 75 % podle IEC 60947-2 při 690 V AC 50/60 Hz

• typ ovládání tlačítko
• [In] jmenovitý proud 4 A
• nastavení rozsahu nadproud. ochrany 2,5…4 A podle IEC 60947-4-1
• Nastavení proudu zkratové spouště 51 A
• [Ith] jmenovitý tepelný proud 4 A podle IEC 60947-4-1
• [Ue] jmenovité provozní napětí 690 V AC 50/60 Hz podle IEC 60947-2
• [Ui] jmenovité izolační napětí 690 V AC 50/60 Hz podle IEC 60947-2
• [Uimp] jmenovité impulzní výdržné napětí 6 kV podle IEC 60947-2
• Citlivost na fáz.poruchu Ano podle IEC 60947-4-1
• Vhodný pro bezpečné odpojení Ano podle IEC 60947-1 § 7-1-6
• Ztrátový výkon na pól 2,5 W
• mechanická životnost 100000 cykly

Elektrická životnost

• 100000 cykly pro AC-3 při 415 V In
• 100000 cykly pro AC-3e při 415 V In

• Jmenovitý cyklus Trvalý podle IEC 60947-4-1
• kroutící moment 1,7 N.m - na šroubová svorka
• šířka 45 mm
• výška 89 mm
• hloubka 78,5 mm
• hmotnost přístroje 0,26 kg
