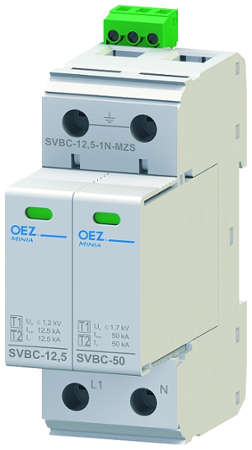

Kombinovaný svodič bleskových proudů a přepětí OEZ SVBC-12,5-1N-MZS

Elektrické parametry
Nejvyšší trvalé provozní napětí AC: AC 335 V
Jmenovitý výbojový proud (8/20): 12,5 kA
Impulzní proud (10/350) - vrcholová hodnota: 12,5 kA
Jmenovitý kmitočet: 50/60 Hz
Max. předřazená pojistka: 160 A
Klasifikace přepěťových ochran podle ČSN EN 61643-11: typ 1, typ 2
Napěťová ochranná hladina mezi N-PE: 1,7 kV
Napěťová ochranná hladina mezi L-N: 1,2 kV
Napěťová ochranná hladina mezi L-PEN (L-PE): 2 kV
Síť: TN-S, TT

Fyzické parametry
Řazení kontaktů: 1
Krytí: IP20
Počet modulů: 2
Počet pólů: 2
Dálková signalizace: ANO
Místní signalizace: optická
Montáž: na DIN lištu

Rozměrové parametry
Šířka (netto): 35 mm
Výška (netto): 99 mm
Hloubka (netto): 75,7 mm
Základní balení: 1 ks

Připojení
Připojovací průřez Cu (plný) min.: 1,5 mm2
Vodič tuhý max.: 35 mm2
Vodič ohebný max.: 25 mm2

Pracovní podmínky
Teplota okolí min.: -40 °C
Teplota okolí max.: 80 °C

Celní data
Celní sazebník: 85363090
Země původu: DE
AL: N
ECCN: EAR99
