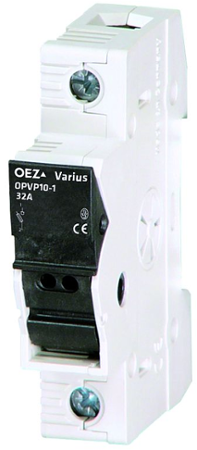

Pojistkový odpínač OEZ OPVP10-1

Elektrické parametry
Jmenovitý pracovní proud: 32 A
Jmenovité pracovní napětí AC: 690 V
Jmenovité pracovní napětí DC: 440 V
Jmenovité impulzní výdržné napětí: 6 kV
Smluvený tepelný proud: 32 A
Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 100 kA
Jmenovitý krátkodobý výdržný proud / AC 690 V / 1 s: 1,6 kA
Jmenovité izolační napětí: AC 800 V
Jmenovitý kmitočet min.: 50 Hz
Jmenovitý kmitočet max.: 60 Hz
Ztráty bez pojistkové vložky / In: 9 W
Max. ztráty pojistkové vložky: 4,3 W
Elektrická trvanlivost: 300 cyklů
Současně spínaný N vodič: NE
Krytí zepředu, přístroj zabudován, víko otevřeno: IP20
Krytí zepředu, přístroj zabudován, víko zavřeno: IP20

Fyzické parametry
Počet pólů: 1
Signalizace: NE
Velikost pojistkové vložky: 10x38
Montáž: na DIN lištu

Mechanické parametry
Mechanická trvanlivost: 1700 cyklů

Rozměrové parametry
Šířka (netto): 18 mm
Výška (netto): 83,5 mm
Hloubka (netto): 62,6 mm
Základní balení: 12 ks
Rozteč přípojnic: 60 mm

Připojovací průřez min.: 0,75 mm2
Připojovací průřez max.: 25 mm2

Připojení
Připojovací průřez Cu (plný) min.: 0,75 mm2
Připojovací průřez Cu (plný) max.: 25 mm2

Pracovní podmínky
Teplota okolí min.: -25 °C
Teplota okolí max.: 55 °C
Max. nadmořská výška: 2000 m

Příslušenství
Dálková signalizace polohy víka: NE
Dálková signalizace stavu pojistek: NE
Světelná signalizace stavu pojistek: NE

Celní data
Celní sazebník: 85369095
Země původu: DE
AL: N
ECCN: N
