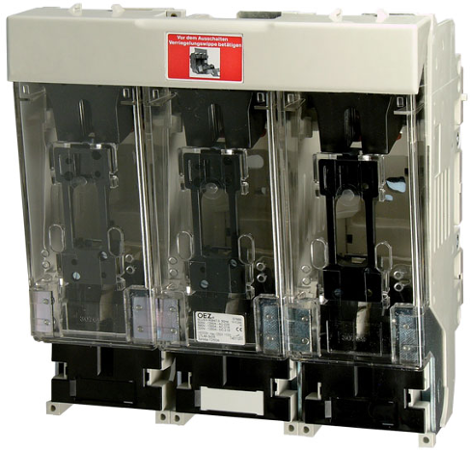

Pojistkový odpínač OEZ LTL4a-3x3/9/1250

Elektrické parametry
Jmenovitý pracovní proud: 1250 A
Jmenovité pracovní napětí AC: 690 V
Jmenovité pracovní napětí DC: 400 V
Jmenovité impulzní výdržné napětí: 8 kV
Smluvený tepelný proud: 1250 A
Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 120 kA
Jmenovitý krátkodobý výdržný proud / AC 690 V / 1 s: 30 kA
Jmenovité izolační napětí: AC 800 V
Jmenovitý kmitočet min.: 40 Hz
Jmenovitý kmitočet max.: 60 Hz
Ztráty bez pojistkové vložky / In: 67 W
Max. ztráty pojistkové vložky: 110 W
Elektrická trvanlivost: 200 cyklů
Současně spínaný N vodič: NE
Krytí zepředu, přístroj zabudován, víko otevřeno: IP10
Krytí zepředu, přístroj zabudován, víko zavřeno: IP20

Fyzické parametry
Počet pólů: 3
Signalizace: NE
Velikost pojistkové vložky: 4a
Montáž: na desku

Mechanické parametry
Mechanická trvanlivost: 1000 cyklů

Rozměrové parametry
Šířka (netto): 332 mm
Výška (netto): 350 mm
Hloubka (netto): 217,5 mm
Základní balení: 1 ks
Rozteč přípojnic: - mm

Připojení
Připojovací průřez Cu (plný) min.: M16 mm2
Připojovací průřez Cu (plný) max.: M16 mm2
Připojovací svorky: M16

Pracovní podmínky
Teplota okolí min.: -25 °C
Teplota okolí max.: 55 °C
Max. nadmořská výška: 2000 m

Příslušenství
Dálková signalizace polohy víka: NE
Dálková signalizace stavu pojistek: NE
Světelná signalizace stavu pojistek: NE

Celní data
Celní sazebník: 85369095
Země původu: DE
AL: N
ECCN: N
