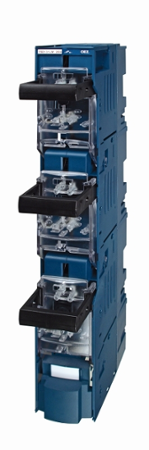

Lištový pojistkový odpínač OEZ FSD2-31-LM

Elektrické parametry
Jmenovitý pracovní proud: 400 A
Jmenovité pracovní napětí: AC/DC 690 V
Jmenovité pracovní napětí AC: 690 V
Jmenovité pracovní napětí DC: 690 V
Jmenovité impulzní výdržné napětí: 8 kV
Smluvený tepelný proud: 400 A
Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 120 kA
Jmenovité izolační napětí: AC 1000 V
Jmenovitý kmitočet min.: 40 Hz
Jmenovitý kmitočet max.: 60 Hz
Zkratová odolnost s pojistkovou vložkou: 120 kA
Ztráty bez pojistkové vložky / In: 25 W
Max. ztráty pojistkové vložky: 45 W
Elektrická trvanlivost: 200 cyklů
Ovládání počtem pólů: 1
Současně spínaný N vodič: NE
Krytí zepředu, přístroj zabudován, víko otevřeno: IP20
Krytí zepředu, přístroj zabudován, víko zavřeno: IP20

Fyzické parametry
Počet pólů: 3
Signalizace: NE
Velikost pojistkové vložky: 2

Mechanické parametry
Mechanická trvanlivost: 800 cyklů

Rozměrové parametry
Šířka (netto): 99 mm
Výška (netto): 668 mm
Hloubka (netto): 281 mm
Základní balení: 1 ks
Rozteč přípojnic: 185 mm

Pracovní podmínky
Teplota okolí min.: -25 °C
Teplota okolí max.: 55 °C
Max. nadmořská výška: 2000 m

Připojení
Připojovací svorky: M12

Příslušenství
Dálková signalizace polohy víka: ANO
Dálková signalizace stavu pojistek: ANO
Světelná signalizace stavu pojistek: NE

Celní data
Celní sazebník: 85363090
Země původu: CZ
AL: N
ECCN: N
