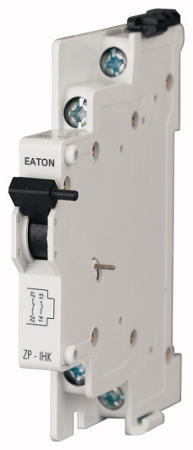

Kontakt pomocný Eaton ZP-IHK 286052
Jednotka pom. kontaktů Z-HK, Z-AHK, jednotka sign. kontaktů Z-NHK, Z-HD
- Splňují požadavky ČSN EN 60947-5-1, ČSN EN 62019
- Možnost dodatečné montáže k přístrojům pomocí šroubků
- Z-AHK, Z-NHK: kontakt. funkce s relativním pohybem (samočisticí kontakty)
- Konstrukce a materiál kontaktů dovolují použití pro malá napětí
- Z-HK: pouze pro proudové chrániče řady PF7, PFR, PF6
- Z-NHK: Univerzální provedení pro PF7, PFR, PF6
- Pomocí ovladače SEL je možné měnit funkci přepínacího kontaktu (25/21, 26/22, 28/24) z pomocného na signalizační
- Pomocné kontakty (11, 12, 14; 21, 22, 24) hlásí elektrická nebo mech. vypnutí přístroje
- Signal. kontakty (25, 26, 28) hlásí pouze elektrické vypnutí přístroje
- Signalizace vypnuto-zapnuto (modrá-bílá)
- Z-HD: pro proudové chrániče PFDM
Parametry
- Montáž přístroje: Univerzální
- Doplňkové zařízení: Pomocný spínač
- Namontované z výroby: Ne
- Konstrukční šířka (TE): 0,5
- Počet spínacích kontaktů (NO): 1
- Počet rozpínacích kontaktů (NC): 1
- Počet přepínacích kontaktů (CO): 0
- Počet spínačů chybového signálu: 0
- Dimenzovaný spínací proud: 3 A
- Dimenzované napětí: 230 V
- Druh ovládacího napětí: AC
- S autotestem pro funkci svodového proudu: Ne
- Vhodné pro max. počet pólů hlavní kontaktní jednot: 2
- Vhodné pro max. intenzitu proudu hlavní kontaktní: 6 A
