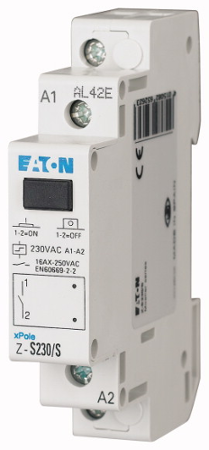

Impulzní relé Eaton Z-S230/S 265262
Impulzní relé EATON Z-S230/S využijete pro impulzní ovládání elektrických spotřebičů, jako je osvětlení, klimatizace, vytápění a další. Nabízí 1 spínací kontakt, montážní hloubku 60 mm, nenáročnou instalaci, možnost ruční aktivace a nízkou provozní hlučnost.
Specifikace
EATON impulsní relé Z-S230/S připojíte pomocí jednodrátových či vícedrátových vodičů o průřezu 0,5 až 10 mm², nebo lankových vodičů 0,5 až 6 mm². Vodiče připojíte velice snadno, jelikož svorky impulsního relé Z-S230/S jsou dostatečně dimenzované a jsou dodávány v otevřeném stavu. Relé je určeno k instalaci na DIN lištu 35 mm.
Kromě impulzních relé si u nás můžete pořídit další modulové relé a další modulové a paticové přístroje, jako jsou například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
Technické detaily
Instalační relé EATON Z-S230/S je konstruováno pro napájecí napětí 230 V/50 Hz a dimenzovaný proud 16 A. Jeho montážní hloubka je 60 mm a provozní teplota se pohybuje v rozmezí -20 až +45 °C.
Proud procházející paralelně zapojenými signálními doutnavkami tlačítek je nutné kompenzovat paralelně zapojeným kompenzačním blokem kondenzátorů Z-S/KO.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Impulzní relé EATON Z-S230/S 265262 splňuje příslušné normy ČSN.
Parametry
- Funkce: Mechanický spínač
- Způsob montáže: DIN lišta
- Šířka v počtech modulů: 1
- Montážní hloubka: 60 mm
- Počet spínacích kontaktů (NO): 1
- Počet rozpínacích kontaktů (NC): 0
- Počet přepínacích kontaktů (CO): 0
- Napětí ovládacího obvodu 1: 230 V
- Typ napětí ovládacího obvodu 1: AC
- Frekvence ovládacího obvodu 1: 50 Hz
- Napětí ovládacího obvodu 2: 0 V
- Typ napětí ovládacího obvodu 2: AC
- Frekvence ovládacího obvodu 2: 0 Hz
- Dimenzovaný spínací proud: 16 A
- Jmenovité napětí: 230 V
- Typ napájecího napětí: AC
- Max. zatížení žárovky: 0 W
- Max. zatížení zářivky: 0 VA
- Max. zatížení zářivky (dvojitý obvod): 0 VA
- Max. zatížení zářivky (paralelní kompenzace): 0 VA
- Max. spínací proud (cos phi = 0,6): 0 A
- Možnost ruční obsluhy: Ano
