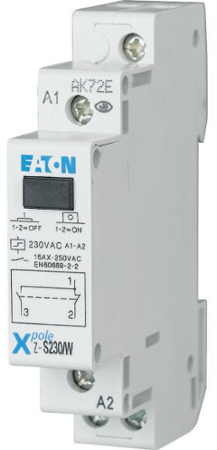

Impulzní relé Eaton Z-S230/W 265290
Impulsní relé, řídicí napětí 230V AC
Impulzní relé (paměťové) pro spínání a vypínání obvodů osvětlení, klimatizace, vytápění apod. Ovládání impulzem, například běžnými instalačními tlačítky.
Každým impulzem dochází ke změně stavu kontaktů relé.
- Funkce: 1 přepínací kontakt
- Jmenovitý povozní proud při 250V AC podle IEC/EN 60669-2-2: 16A
- Vestavný rozměr víčka 45 mm, šířka při montáži 1HP (17,5 mm), montáž na montážní lištu, průřez svorky 0,5–10 mm² jednodrátový a vícedrátový / 0,5–6 mm² lankový s dutinkou
Impulzní relé Z-S
- Relé pro impulzní ovládání elektrických spotřebičů
- Splňuje požadavky normy ČSN EN 60669
- Rozměrově kompatibilní s ostatními instalačními přístroji
- Proud procházející paralelně zapojenými signálními doutnavkami tlačítek je nutné kompenzovat paralelně zapojeným kompenzačním blokem kondenzátorů Z-S/KO
Bezpečnost:
- Možnost ruční aktivace spínací polohy tlačítkem
- Všechny svorky (cívka i kontakty) mají ochrannou posuvnou clonku zabraňující připojení vodičů pod svorku
- Vyrobeno z nehořlavých materiálů neobsahujících chlór ani halogeny
Výhody:
- Nízká provozní hlučnost
- Snadné připojení vodičů díky dostatečně dimenzovaným svorkám, které jsou dodávány v otevřeném stavu
- Jednoduchá montáž na přístrojovou lištu 35mm
- Široká nabídka konfigurace kontaktů
Parametry
- Funkce: Mechanický spínač
- Způsob montáže: DIN lišta
- Šířka v počtech modulů: 1
- Montážní hloubka: 60 mm
- Počet spínacích kontaktů (NO): 0
- Počet rozpínacích kontaktů (NC): 0
- Počet přepínacích kontaktů (CO): 1
- Napětí ovládacího obvodu 1: 230 V
- Typ napětí ovládacího obvodu 1: AC
- Frekvence ovládacího obvodu 1: 50 Hz
- Napětí ovládacího obvodu 2: 0 V
- Typ napětí ovládacího obvodu 2: AC
- Frekvence ovládacího obvodu 2: 0 Hz
- Dimenzovaný spínací proud: 16 A
- Jmenovité napětí: 230 V
- Typ napájecího napětí: AC
- Max. zatížení žárovky: 0 W
- Max. zatížení zářivky: 0 VA
- Max. zatížení zářivky (dvojitý obvod): 0 VA
- Max. zatížení zářivky (paralelní kompenzace): 0 VA
- Max. spínací proud (cos phi = 0,6): 0 A
- Možnost ruční obsluhy: Ano
