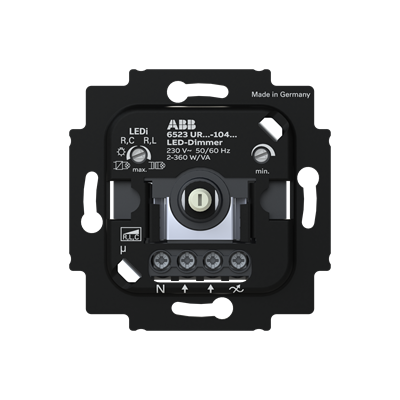

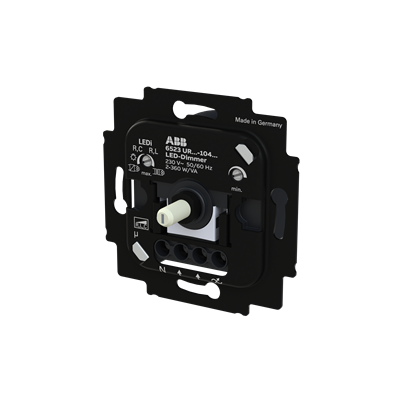

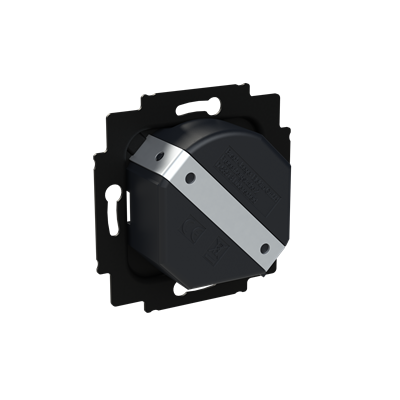

LED stmívač s otočným ovládáním ABB 6523 UR-104-500 2CKA006512A0354
Obecné informace
- Typ: 6523 UR-104-500
- Id výrobku: 2CKA006512A0354
- EAN: 4011395344071
- Katalogový popis: Busch-Rotary-Dimmer Zapuštěné vložky Otočné/tlačítko 230 V 2...360 V·A
Detailní popis:
- LED stmívač s otočným ovládáním
- Dvoucestný spínač a měkká západka
- S N-koncovkou
- 2- nebo 3-vodičové připojení (není nutný nulový vodič)
- Neutrální vodič volitelně připojitelný (doporučeno pro připojení nízkého zatížení < 10 W/VA)
- Velmi nízká montážní hloubka: < 20 mm
- Optimalizováno pro stmívání of retrofit LED žárovky (LEDi)
- Pro stmívatelné Retrofit-LED (LEDi).
- Pro stmívatelné Retrofit-LED s konvenčními nebo elektronickými transformátory
- Pro žárovky, 230 V wolframové halogenové žárovky, nízkonapěťové halogenové žárovky s konvenčním nebo elektronickým transformátorem a stmívatelné energeticky úsporné halogenové žárovky
- Kombinovaný provoz LEDi s konvenčními zátěžemi je možný
- S manuálně nastavitelným provozním režimem: ovládání zadní/náběžné hrany
- S nastavitelným minimálním/maximálním jasem
- Nízká hlučnost díky MOSFET tranzistorům
- S elektronickou ochranou proti zkratu. S elektronickou ochranou proti přetížení
- Bez krycí desky
- Jmenovité napětí: 230 V~, + 10 % / - 10 % Jmenovitá frekvence: 50 Hz/60 Hz
- Jmenovitý výkon (L): 2 - 100 W/VA (špičkové ovládání)
- Jmenovitý výkon (R, C): 10 - 360 W/VA (kontrola zadní hrany)
- Jmenovitý výkon (LEDi): 2 - 100 W/VA (špičkové ovládání)
- Jmenovitý výkon (LEDi): 2 - 200 W/VA (kontrola zadní hrany)
Instalace
- Typ upevnění: Zapuštěná montáž
- Typ upevnění: Montáž pomocí šroubu, Bez Drápu
- Zahrnuté modulární komponenty: Zapuštěná vložka s montážní deskou
Údaje vnějšího prostředí
- Teplota okolního vzduchu: Provoz 0 ... +35 °C
- Krytí: IP20
Technické údaje
- Typ ovladače: Otočte/stiskněte tlačítko
- Jmenovitý průřez: 1 - Solid-Core 1 ... 2,5 mm²
- Typ svorky: Šroubové svorky
Elektrický
- Jmenovité napětí (Ur): 230 V
- Jmenovitá frekvence (f): 50/60 Hz
- Maximální spínací výkon: 360 W
- Halogenové nízkonapěťové žárovky s elektronickými transformátory (kapacitní zátěže) 200 V·A
- Halogenové nízkonapěťové žárovky s magnetickými transformátory (indukční zátěže) 100 V·A
- Žárovka nebo halogenové vysokonapěťové žárovky 360 V, LEDi 200 V A
Druh zátěže:
Univerzální a LED retrofit LEDi Žárovka Halogenová žárovka, vysoké napětí Halogenová žárovka, nízké napětí Příkon (@Pcons): 0 W Výkon ve wattech: 2...360 V·A
Designový rozsah
- Platforma 63
- Busch-Duro 2000 SI
- Reflex SI
- Busch-art lineární
- budoucí lineární
- Busch-axcent
- Sám
- Čistá nerezová ocel
- karát
- dynastie Busch
Varianta konstrukční řady:
- Busch-Duro 2000 SI
- Busch-Duro 2000 SI lineární
- Reflex SI
- Reflex SI lineární
- Busch-art lineární
- Busch-art linear - s Decor Ringem
- Busch-art lineární - pur
- budoucnost
- budoucí lineární
- Busch-axcent
- Povrchová úprava: Matt, Neléčená
- Materiál: Termoplast
- Barva: černý
Rozměry
- Čistá šířka výrobku: 71 mm
- Čistá výška výrobku: 71 mm
- Čistá hloubka výrobku: 42 mm
- Čistá hmotnost výrobku: 53,5 g
- Instalační hloubka (t2): 20 mm
