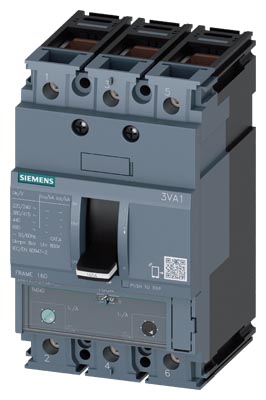

Jistič Siemens 3VA1110-3EF36-0AA0

Elektrické parametry
Jmenovitý proud: 100 A
Min. redukovaný jmenovitý proud: 70 A
Max. redukovaný jmenovitý proud: 100 A
Jmenovité pracovní napětí: AC 690, DC 500 V
Jmenovité pracovní napětí AC: 690 V
Jmenovité pracovní napětí DC: 500 V
Jmenovitá mezní zkratová vypínací schopnost / 415 V: 25 kA
Jmenovitá provozní zkratová vypínací schopnost / 415 V: 25 kA
Jmenovitý kmitočet: 50/60 Hz
Nastavení okamžité zkratové spouště: 5;6;7;8;9;10x In
Min. vybavovací proud časově nezávislé okamžité (zkratové) spouště: 500 A
Max. vybavovací proud časově nezávislé okamžité (zkratové) spouště: 1000 A
Ztráty / 1 pól: 8,33 W
Elektrická trvanlivost: 8000 cyklů
Krytí z čelní strany přístroje: IP40

Fyzické parametry
Krytí: IP40
Počet pólů: 3
Typ ovládacího prvku: páčka

Mechanické parametry
Mechanická trvanlivost: 20000 cyklů

Rozměrové parametry
Šířka (netto): 76,2 mm
Výška (netto): 130 mm
Hloubka (netto): 70 mm
Základní balení: 1 ks
Skupinové balení: - ks

Pracovní podmínky
Teplota okolí min.: -25 °C
Teplota okolí max.: 70 °C

Celní data
Celní sazebník: 85362090
Země původu: CZ
AL: N
ECCN: N

Databázová data
PCK: 5375
