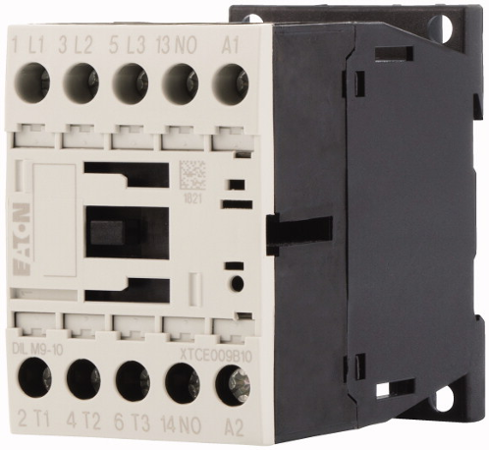

Eaton DILM9-10(24VDC) 276705
1 429 Kč
1 358 Kč
1 122 Kč bez DPH
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen., Druh proudu AC/DC: DC ovládání
Další informace Zobrazit popis produktuSkrýt popis produktu
Popis produktu
Stykač DILM9-10 9A/4kW AC-3 22A AC-1 1Z 24V EATON DILM9-10(24VDC) 276705
Výkonový stykač s dvojitou rámovou svorkou ke spolehlivému připojení různých průřezů kabelů. Čelní připojení umožňuje snadné propojování. Stejné rozměry pro AC a DC ovládané stykače umožňují používat stejné příslušenství. Příslušenství k dodání: moduly pomocných spínačů k nasazení a montáž na stranu, mechanické blokování, elektronický časový modul, nadproudová relé, můstek pro uzel zapojení do hvězdy, paralelní spojka
Parametry
- Dimenzované ovládací napájecí napětí Us AC 50Hz: 0 V
- Dimenzované ovládací napájecí napětí Us AC 60Hz: 0 V
- Dimenzované ovládací napájecí napětí Us DC: 24 V
- Typ napětí pro ovládání a napájení: DC
- Dimenzovaný provozní proud Ie při AC-1, 400 V: 22 A
- Dimenzovaný provozní proud Ie při AC-3, 400 V: 9 A
- Dimenzovaný provozní výkon při AC-3, 400 V: 4 kW
- Dimenzovaný provozní proud Ie při AC-4, 400 V: 6 A
- Dimenzovaný provozní výkon Ie při AC-4, 400 V: 2,5 kW
- Vhodné pro řadovou montáž: Ne
- Počet pomocných spínacích kontaktů (NO): 1
- Počet pomocných rozpínacích kontaktů (NC): 0
- Druh připojení hlavního proudového obvodu: Šroubová svorka
- Počet hlavních rozpínacích kontaktů (NC): 0
- Počet hlavních spínacích kontaktů (NO): 3
